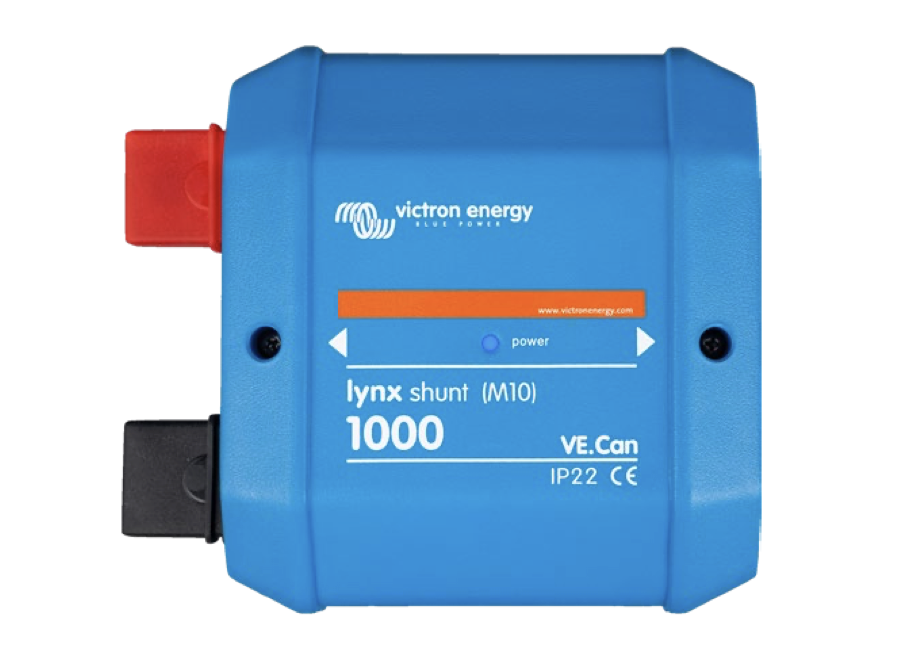

Victron Energy Derivador Lynx Shunt VE.Can (M10)

Monitor de baterías con embarrado integrado
El Lynx Shunt VE.Can es una parte esencial del sistema de distribución Lynx, que contiene un embarrado positivo y negativo, un monitor de baterías y un portafusibles para el fusible del sistema principal. Está disponible en dos versiones: M8 y M10. El shunt puede comunicarse con
dispositivos GX a través de VE.Can. Además, dispone de un LED que indica el estado.

El modelo M10 incluye una pieza adicional del embarrado que puede sustituir al fusible del interior del shunt, proporcionando flexibilidad para colocar el fusible principal fuera del shunt en una ubicación diferente. Esto es especialmente útil en sistemas más grandes en los que se
necesitan fusibles con mayor valor nominal.

El Lynx Shunt VE.Can se entrega con dos conectores RJ45 VE.Can, que se usan cuando se conecta a un dispositivo GX.
El Lynx Shunt VE.Can M8 está específicamente diseñado para contener un fusible CNN. El modelo M10 puede admitir fusibles CNN, ANL o Mega. El fusible ha de comprarse por separado.
Para más información, véase la sección Fusibles del manual de Lynx Shunt VE.Can.

El sistema de distribución Lynx
El sistema de distribución Lynx es un sistema de embarrado modular que incorpora conexiones CC, distribución, fusibles, monitorización de la batería y/o gestión de la batería de litio. Para más información, véase también la página de producto de sistemas de distribución CC.

El sistema de distribución Lynx se compone de los siguientes elementos:
• Lynx Power In (M8, M10) – Un embarrado positivo y negativo con cuatro conexiones para
baterías o equipos CC.
• Lynx Class-T Power In (M10) – Un embarrado positivo y negativo que conecta y aporta
fusibles a dos cadenas de baterías de litio con fusibles Class-T (disponibles en 225 A, 250 A,
350 A y 400 A; debe adquirirse por separado).
• Lynx Distributor (M8, M10) – Un embarrado positivo y negativo con cuatro conexiones con
fusible para baterías o equipos CC junto con monitorización de fusibles.
• Lynx Shunt VE.Can (M8, M10) – Un embarrado positivo con espacio para un fusible del
sistema principal y un embarrado negativo con un shunt para la monitorización de la batería.
Tiene comunicación VE.Can para monitorización y configuración con un dispositivo GX.
• Lynx Smart BMS 500 y 1000 (M8 – modelo de 1000 A solo en M10) – Para su uso junto con
las baterías de litio Smart de Victron Energy. Contiene una barra colectora positiva con un
contactor accionado mediante un sistema de gestión de baterías (BMS) y una barra colectora
negativa con un derivador para la monitorización de la batería. Tiene comunicación
Bluetooth para monitorización y configuración mediante la aplicación VictronConnect y
comunicación VE.Can para monitorización con un dispositivo GX y con el VRM Portal.
• Lynx Smart BMS 500 y 1000 NG (M10)* – Para su uso junto con las baterías Lithium NG de
Victron Energy. Contiene una barra colectora positiva con un contactor accionado mediante
un sistema de gestión de baterías (BMS) y una barra colectora negativa con un derivador
para la monitorización de la batería. Tiene comunicación Bluetooth para monitorización y
configuración mediante la aplicación VictronConnect y comunicación VE.Can para
monitorización con un dispositivo GX y con el VRM Portal.
